Guía de Instalación para Tubería Corrugada de Doble Pared de HDPE

La infraestructura moderna depende en gran medida de sistemas de tuberías que puedan soportar condiciones ambientales adversas, transportar grandes volúmenes de agua y ofrecer una larga vida útil con mantenimiento mínimo. Entre las muchas opciones disponibles, la tubería corrugada de doble pared de HDPE se ha convertido en una de las soluciones más preferidas para drenaje, gestión de aguas pluviales, transporte de aguas residuales y aplicaciones de alcantarillado. Su resistencia estructural, durabilidad y resistencia a productos químicos la hacen adecuada para proyectos municipales, industriales y agrícolas. Sin embargo, para garantizar un rendimiento óptimo y maximizar su vida útil, es esencial una instalación adecuada. Esta guía explora las características de HDPE Double Wall Corrugated Pipe, los pasos para una instalación correcta y las precauciones que deben seguir los contratistas e ingenieros.

Understanding HDPE Double Wall Corrugated Pipe

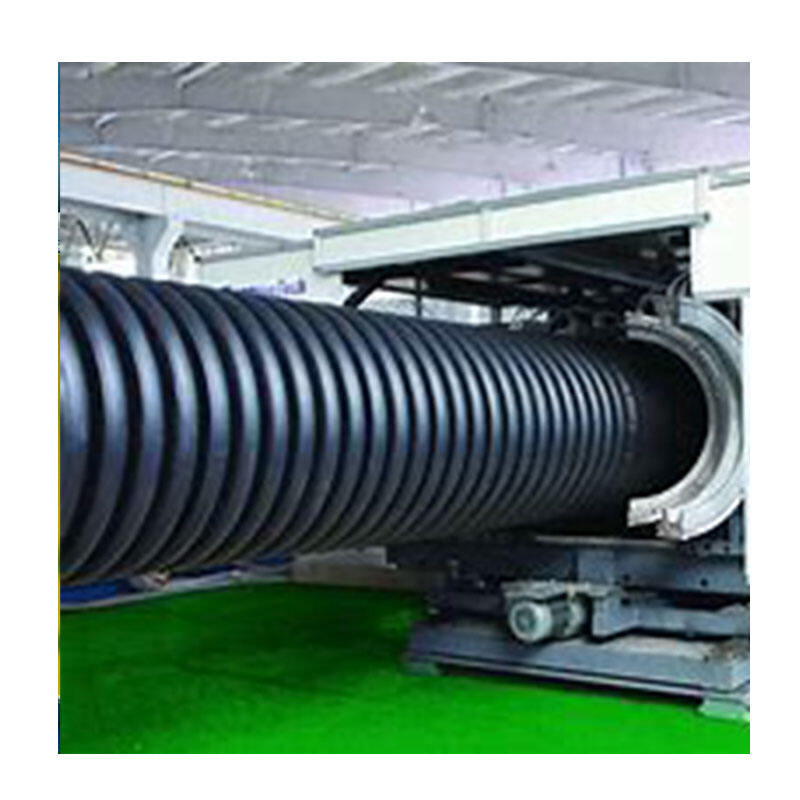

La tubería de doble pared corrugada de HDPE está fabricada con polietileno de alta densidad, un termoplástico conocido por su resistencia y flexibilidad. Lo que hace único a esta tubería es su estructura de doble pared. La pared exterior es corrugada, lo que proporciona una excelente resistencia estructural para soportar cargas externas como la presión del suelo y el tráfico vehicular. La pared interior es lisa, asegurando un rendimiento hidráulico eficiente con mínimas pérdidas por fricción.

Esta combinación de resistencia y eficiencia ha convertido HDPE Double Wall Corrugated Pipe en un estándar de la industria en sistemas de drenaje pluvial, alcantarillas, alcantarillado sanitario e incluso en proyectos de irrigación agrícola. Las tuberías están disponibles en una amplia gama de diámetros, a menudo de hasta varios metros, y vienen con juntas de campana y espiga o conexiones con empaquetadura para proporcionar sellados herméticos.

Consideraciones previas a la instalación

Antes de comenzar la instalación, se deben tomar varias medidas preparatorias para asegurar que el sistema funcione según lo previsto.

Evaluación del sitio

El primer paso es realizar una inspección detallada del sitio. Se debe evaluar el tipo de suelo, los niveles de agua subterránea y las cargas esperadas. La capacidad estructural de la tubería está influenciada por su interacción con el suelo circundante, por lo que los ingenieros deben determinar la profundidad adecuada de enterramiento y el material de relleno. Los sitios con suelos inestables pueden requerir estabilización o refuerzo con geotextiles.

Manejo y Almacenamiento

La tubería corrugada de doble pared de HDPE es liviana en comparación con alternativas como el hormigón, pero aún así debe manipularse con cuidado. Las tuberías deben almacenarse en terreno nivelado, con un soporte uniforme, y mantenerse libres de objetos punzantes que puedan dañar la superficie. Si se almacenan al aire libre durante períodos prolongados, deben cubrirse o protegerse de la luz solar directa para prevenir la degradación por UV, a menos que se utilicen calidades estabilizadas contra UV.

Preparación del Equipo

Los contratistas deben asegurarse de que haya equipos de elevación adecuados, maquinaria para zanjas y herramientas de compactación disponibles en el lugar. Los equipos de instalación también deben estar capacitados en el manejo de materiales HDPE y familiarizados con los métodos de unión con juntas elásticas.

Preparación de la zanja y colocación del relleno

La excavación correcta de la zanja y el relleno de base son fundamentales para el desempeño del tubo corrugado de doble pared de HDPE.

Dimensiones de la Zanja

La zanja debe ser lo suficientemente ancha para permitir la colocación adecuada y la compactación del material de base y relleno posterior. En general, el ancho de la zanja debe ser al menos igual al diámetro exterior de la tubería más un espacio adicional en cada lado para permitir el uso de equipos de compactación. La profundidad debe permitir el recubrimiento necesario de la tubería según las cargas superficiales previstas.

Material de Base

Una capa uniforme de relleno, generalmente de 4 a 6 pulgadas de material granular como arena o grava triturada, debe colocarse en el fondo de la zanja. El relleno debe estar libre de rocas afiladas o escombros que puedan dañar la tubería. Esta capa proporciona un soporte uniforme y evita cargas puntuales que podrían causar deformaciones.

Colocación de la tubería

La tubería se baja luego en la zanja utilizando equipos de elevación adecuados. Para diámetros pequeños, es posible la colocación manual, pero las tuberías más grandes requieren maquinaria. Las tuberías deben alinearse correctamente para evitar desviaciones angulares que pudieran comprometer la integridad de las uniones.

Métodos de unión

La mayoría de los sistemas de tuberías corrugadas de doble pared de HDPE utilizan uniones de campana y espiga o acoples con juntas de goma.

Uniones de Campana y Espiga

Un extremo de la tubería tiene una campana, mientras que el otro tiene una espiga. Una junta de goma se coloca en el extremo de la espiga, se lubrica y se inserta en la campana. La lubricación y alineación adecuadas son esenciales para evitar el desplazamiento de la junta y garantizar un sellado hermético.

Acoples Externos

En algunos diseños, se utilizan acoples externos para conectar secciones de tubería. Estos acoples también pueden usar juntas para garantizar un rendimiento estanco. Al igual que con las juntas de campana y espiga, el alineamiento y sellado adecuados son fundamentales.

Relleno y Compactación

Un relleno adecuado es crucial para alcanzar la capacidad portante diseñada para tuberías corrugadas de doble pared de HDPE.

Relleno Inicial

Después de colocar la tubería, el material de relleno inicial debe colocarse alrededor de los lados de la tubería hasta la línea de clave (el punto medio de la tubería). Este material debe estar compuesto por suelo granular bien graduado, libre de piedras grandes o terrones. Una compactación cuidadosa en capas asegura que la tubería esté completamente soportada lateralmente, lo cual es esencial para la integridad estructural.

Relleno Final

Una vez que el relleno inicial alcanza la línea de resorte, se agrega más material para cubrir la tubería hasta al menos 12 pulgadas por encima de la corona. El relleno final puede consistir en suelo nativo, siempre que esté libre de escombros u objetos afilados. Para instalaciones bajo calzadas, podría ser necesario un recubrimiento adicional para soportar las cargas del tráfico.

Técnicas de Compactación

El relleno debe compactarse en capas uniformes utilizando equipos adecuados. Debe evitarse la sobrecompactación directamente sobre la tubería para prevenir deformaciones. En su lugar, la compactación debe centrarse en el suelo que rodea la tubería, lo que funciona junto con el diseño corrugado de la tubería para distribuir eficazmente las cargas.

Pruebas y Control de Calidad

Las pruebas después de la instalación aseguran que el sistema funcione según las especificaciones de diseño.

Pruebas de Fugas

Para sistemas de alcantarillado o de aguas pluviales que requieran un desempeño estanco, se puede realizar una prueba de presión o una prueba con aire de baja presión. Estas pruebas confirman la integridad de las uniones y sellos.

Pruebas de Deflexión

La prueba de deflexión mide la deformación de la tubería bajo carga. La tubería corrugada de doble pared de HDPE es flexible y está diseñada para deformarse ligeramente bajo cargas del suelo, pero una deflexión excesiva indica un relleno inadecuado o un soporte deficiente del suelo. La prueba con mandril suele utilizarse para verificar que la deflexión permanezca dentro de límites aceptables.

Inspección visual

Los pozos de registro, puntos de limpieza u otros puntos de acceso deben inspeccionarse para verificar su alineación, la integridad de las juntas y cualquier signo visible de daño. La detección temprana de problemas evita reparaciones costosas en el futuro.

Consideraciones a Largo Plazo para el Mantenimiento

La tubería corrugada de doble pared de HDPE requiere un mantenimiento mínimo en comparación con materiales tradicionales. Sin embargo, medidas preventivas pueden prolongar aún más su vida útil.

Inspección periódica

Las inspecciones regulares deben revisar posibles obstrucciones, acumulación de sedimentos o daños causados por tráfico pesado o movimientos del suelo. Las cámaras CCTV suelen utilizarse en sistemas municipales para evaluar tuberías subterráneas sin necesidad de excavación.

Limpieza

Para aplicaciones de aguas pluviales y alcantarillado, la limpieza periódica mediante chorro o lavado previene obstrucciones y asegura una eficiencia hidráulica máxima.

Protección contra cargas superficiales

En áreas de alto tráfico, mantener una profundidad adecuada de recubrimiento evita la trituración o deformación excesiva de la tubería. Si la erosión reduce el recubrimiento, se debe agregar suelo adicional o reforzar el pavimento.

Conclusión

El éxito de cualquier proyecto que utilice tubería de pared doble corrugada de HDPE depende de prestar atención cuidadosa a las prácticas de instalación. Desde la preparación de la zanja y el adecuado colchón de asiento, hasta la unión segura y el relleno cuidadoso, cada paso desempeña un papel fundamental para garantizar un rendimiento a largo plazo. Una prueba exhaustiva después de la instalación asegura además que el sistema cumpla con los requisitos de diseño. Al combinar las mejores prácticas en instalación con inspecciones rutinarias y mantenimiento preventivo, la tubería de pared doble corrugada de HDPE puede brindar décadas de servicio confiable en aplicaciones de aguas pluviales, alcantarillado e industriales.

Preguntas frecuentes

¿Qué hace que el tubo corrugado de doble pared de HDPE sea mejor que los tubos de hormigón o metal?

Ofrece una resistencia superior a la corrosión y a los productos químicos, es ligero para facilitar su manipulación y cuenta con una pared interior lisa para un flujo más eficiente.

¿Cómo se debe almacenar el tubo corrugado de doble pared de HDPE antes de su instalación?

Se debe almacenar en una superficie plana, con un soporte uniforme, y cubierto si va a estar expuesto a la luz solar directa durante períodos prolongados.

¿Cuál es el material recomendado para el colchón de apoyo?

Se recomienda utilizar material granular como arena o grava triturada para proporcionar un soporte uniforme y prevenir cargas puntuales.

¿Cómo se unen los tubos?

Normalmente se unen mediante juntas de campana y espiga con anillos de goma o acoples externos, asegurando un sellado hermético.

¿Qué tipo de relleno se debe utilizar?

Para el relleno inicial se prefiere un suelo granular bien graduado, mientras que para el relleno final puede utilizarse el suelo nativo si está libre de escombros.

¿Por qué es importante la compactación durante la instalación?

Una correcta compactación asegura el soporte lateral, lo que permite que la tubería y el suelo trabajen juntos para soportar cargas externas.

¿Cómo se prueba la deflexión?

La prueba con mandril es comúnmente utilizada para medir la deformación, asegurando que la tubería no exceda los límites de deflexión permitidos.

¿Puede utilizarse la tubería de doble pared corrugada de HDPE bajo carreteras?

Sí, siempre que se mantenga una profundidad adecuada de recubrimiento y un relleno apropiado para soportar las cargas del tráfico.

¿Qué tipo de mantenimiento es necesario?

Se recomiendan inspecciones y limpiezas periódicas para prevenir obstrucciones y garantizar un flujo eficiente.

¿Cuánto tiempo puede durar la tubería de doble pared corrugada de HDPE?

Con una instalación y mantenimiento adecuados, puede durar más de 50 años, incluso en aplicaciones exigentes.
